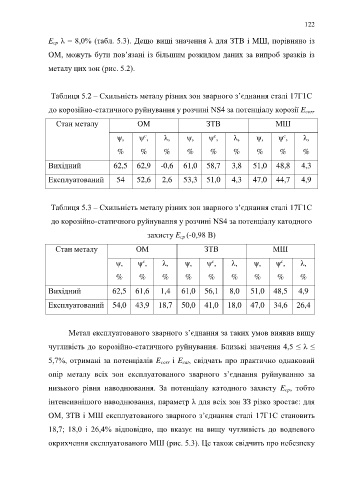

Page 122 - Dys

122

E cp λ = 8,0% (табл. 5.3). Дещо вищі значення λ для ЗТВ і МШ, порівняно із

ОМ, можуть бути пов’язані із більшим розкидом даних за випроб зразків із

металу цих зон (рис. 5.2).

Таблиця 5.2 – Схильність металу різних зон зварного з’єднання сталі 17Г1С

до корозійно-статичного руйнування у розчині NS4 за потенціалу корозії E corr

Стан металу ОМ ЗТВ МШ

с
с
с
ψ, ψ , λ, ψ, ψ , λ, ψ, ψ , λ,
% % % % % % % % %
Вихідний 62,5 62,9 -0,6 61,0 58,7 3,8 51,0 48,8 4,3

Експлуатований 54 52,6 2,6 53,3 51,0 4,3 47,0 44,7 4,9

Таблиця 5.3 – Схильність металу різних зон зварного з’єднання сталі 17Г1С

до корозійно-статичного руйнування у розчині NS4 за потенціалу катодного
захисту E cp (-0,98 В)

Стан металу ОМ ЗТВ МШ

с
с
с
ψ, ψ , λ, ψ, ψ , λ, ψ, ψ , λ,
% % % % % % % % %
Вихідний 62,5 61,6 1,4 61,0 56,1 8,0 51,0 48,5 4,9

Експлуатований 54,0 43,9 18,7 50,0 41,0 18,0 47,0 34,6 26,4

Метал експлуатованого зварного з’єднання за таких умов виявив вищу

чутливість до корозійно-статичного руйнування. Близькі значення 4,5 ≤ λ ≤

5,7%, отримані за потенціалів E corr і E cat, свідчать про практично однаковий

опір металу всіх зон експлуатованого зварного з’єднання руйнуванню за

низького рівня наводнювання. За потенціалу катодного захисту E cp, тобто

інтенсивнішого наводнювання, параметр λ для всіх зон ЗЗ різко зростає: для

ОМ, ЗТВ і МШ експлуатованого зварного з’єднання сталі 17Г1С становить

18,7; 18,0 і 26,4% відповідно, що вказує на вищу чутливість до водневого

окрихчення експлуатованого МШ (рис. 5.3). Це також свідчить про небезпеку
