Page 120 - Dys

120

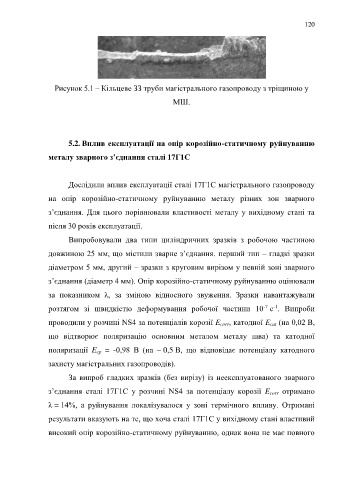

Рисунок 5.1 – Кільцеве ЗЗ труби магістрального газопроводу з тріщиною у

МШ.

5.2. Вплив експлуатації на опір корозійно-статичному руйнуванню

металу зварного з’єднання сталі 17Г1С

Дослідили вплив експлуатації сталі 17Г1С магістрального газопроводу
на опір корозійно-статичному руйнуванню металу різних зон зварного

з’єднання. Для цього порівнювали властивості металу у вихідному стані та
після 30 років експлуатації.

Випробовували два типи циліндричних зразків з робочою частиною

довжиною 25 мм, що містили зварне з’єднання. перший тип – гладкі зразки

діаметром 5 мм, другий – зразки з круговим вирізом у певній зоні зварного

з’єднання (діаметр 4 мм). Опір корозійно-статичному руйнуванню оцінювали

за показником λ, за зміною відносного звуження. Зразки навантажували

розтягом зі швидкістю деформування робочої частини 10 с . Випроби
-1
-7
проводили у розчині NS4 за потенціалів корозії E corr, катодної E cat (на 0,02 В,

що відтворює поляризацію основним металом металу шва) та катодної

поляризації E cp = -0,98 В (на ~ 0,5 В, що відповідає потенціалу катодного

захисту магістральних газопроводів).

За випроб гладких зразків (без вирізу) із неексплуатованого зварного

з’єднання сталі 17Г1С у розчині NS4 за потенціалу корозії E corr отримано

λ = 14%, а руйнування локалізувалося у зоні термічного впливу. Отримані

результати вказують на те, що хоча сталі 17Г1С у вихідному стані властивий

високий опір корозійно-статичному руйнуванню, однак вона не має повного
