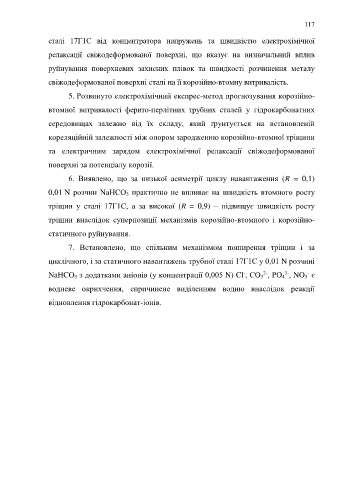

Page 117 - Dys

117

сталі 17Г1С від концентратора напружень та швидкістю електрохімічної

релаксації свіжодеформованої поверхні, що вказує на визначальний вплив

руйнування поверхневих захисних плівок та швидкості розчинення металу

свіжодеформованої поверхні сталі на її корозійно-втомну витривалість.

5. Розвинуто електрохімічний експрес-метод прогнозування корозійно-

втомної витривалості ферито-перлітних трубних сталей у гідрокарбонатних

середовищах залежно від їх складу, який ґрунтується на встановленій

кореляційній залежності між опором зародженню корозійно-втомної тріщини

та електричним зарядом електрохімічної релаксації свіжодеформованої

поверхні за потенціалу корозії.

6. Виявлено, що за низької асиметрії циклу навантаження (R = 0,1)

0,01 N розчин NaHCO 3 практично не впливає на швидкість втомного росту

тріщин у сталі 17Г1С, а за високої (R = 0,9) – підвищує швидкість росту

тріщин внаслідок суперпозиції механізмів корозійно-втомного і корозійно-

статичного руйнування.

7. Встановлено, що спільним механізмом поширення тріщин і за

циклічного, і за статичного навантажень трубної сталі 17Г1С у 0,01 N розчині

2-
-
3-
-
NaHCO 3 з додатками аніонів (у концентрації 0,005 N) Cl , СО 3 , РО 4 , NO 3 є
водневе окрихчення, спричинене виділенням водню внаслідок реакції
відновлення гідрокарбонат-іонів.
