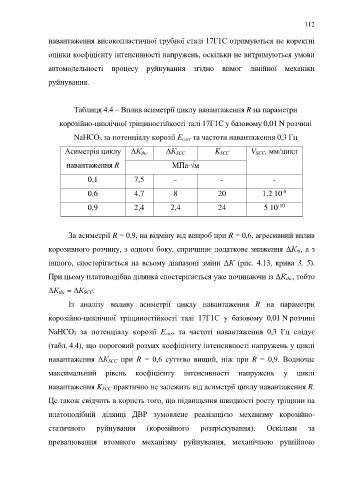

Page 112 - Dys

112

навантаження високопластичної трубної сталі 17Г1С отримуються не коректні

оцінки коефіцієнту інтенсивності напружень, оскільки не витримуються умови

автомодельності процесу руйнування згідно вимог лінійної механіки

руйнування.

Таблиця 4.4 – Вплив асиметрії циклу навантаження R на параметри

корозійно-циклічної тріщиностійкості талі 17Г1С у базовому 0,01 N розчині

NaHCO 3 за потенціалу корозії E corr та частоти навантаження 0,3 Гц

Асиметрія циклу ΔК thс ΔК SCC K SCC V SCC, мм/цикл

навантаження R МПа∙√м

0,1 7,5 - - -

-8
0,6 4,7 8 20 1,2 10
-10
0,9 2,4 2,4 24 5 10

За асиметрії R = 0,9, на відміну від випроб при R = 0,6, агресивний вплив

корозивного розчину, з одного боку, спричиняє додаткове зниження ΔК th, а з

іншого, спостерігається на всьому діапазоні зміни ΔК (рис. 4.13, крива 3, 5).

При цьому платоподібна ділянка спостерігається уже починаючи із ΔК thс, тобто

ΔК thс = ΔК SCC.

Із аналізу впливу асиметрії циклу навантаження R на параметри

корозійно-циклічної тріщиностійкості талі 17Г1С у базовому 0,01 N розчині

NaHCO 3 за потенціалу корозії E corr та частоті навантаження 0,3 Гц слідує

(табл. 4.4), що пороговий розмах коефіцієнту інтенсивності напружень у циклі

навантаження ΔК SCC при R = 0,6 суттєво вищий, ніж при R = 0,9. Водночас

максимальний рівень коефіцієнту інтенсивності напружень у циклі

навантаження K SCC практично не залежить від асиметрії циклу навантаження R.

Це також свідчить в користь того, що підвищення швидкості росту тріщини на

платоподібній ділянці ДВР зумовлене реалізацією механізму корозійно-

статичного руйнування (корозійного розтріскування). Оскільки за

превалювання втомного механізму руйнування, механічною рушійною
