Page 110 - Dys

110

10 -7
da/dN, м/цикл 10 -8

10 -9 1

2
10 -10
6 10 20 30 40

K, MПa·м 1/2

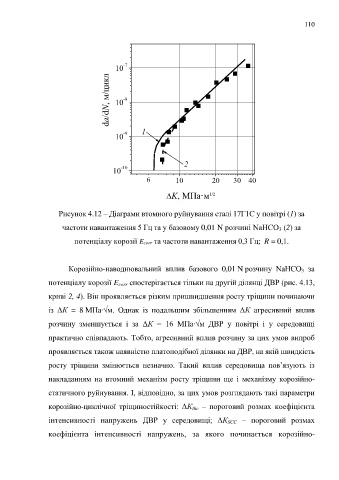

Рисунок 4.12 – Діаграми втомного руйнування сталі 17Г1С у повітрі (1) за

частоти навантаження 5 Гц та у базовому 0,01 N розчині NaHCO 3 (2) за

потенціалу корозії Ecorr та частоти навантаження 0,3 Гц; R = 0,1.

Корозійно-наводнювальний вплив базового 0,01 N розчину NaHCO 3 за

потенціалу корозії E corr спостерігається тільки на другій ділянці ДВР (рис. 4.13,

криві 2, 4). Він проявляється різким пришвидшення росту тріщини починаючи

із ΔК = 8 МПа∙√м. Однак із подальшим збільшенням ΔК агресивний вплив

розчину зменшується і за ΔК = 16 МПа∙√м ДВР у повітрі і у середовищі

практично співпадають. Тобто, агресивний вплив розчину за цих умов випроб

проявляється також наявністю платоподібної ділянки на ДВР, на якій швидкість

росту тріщини змінюється незначно. Такий вплив середовища пов’язують із

накладанням на втомний механізм росту тріщини ще і механізму корозійно-

статичного руйнування. І, відповідно, за цих умов розглядають такі параметри

корозійно-циклічної тріщиностійкості: ΔК thс – пороговий розмах коефіцієнта

інтенсивності напружень ДВР у середовищі; ΔК SCC – пороговий розмах

коефіцієнта інтенсивності напружень, за якого починається корозійно-
