Page 106 - Dys

106

моделює ґрунтовий розчин з високим рН. Зокрема, період N і сталі 17Г1С

4
5
підвищився у гідрокарбонатному розчині з рН = 11 від 8,2·10 до 4,8·10
циклів.

Водночас з добавлянням до базового розчину нітрат-іонів дещо

інтенсифікувалось зародження тріщини (рис. 4.9). На відміну від опору

корозійно-статичному руйнуванню, опір корозійній втомі сталі 17Г1С за дії

-
корозійно-агресивних аніонів Сl знизився у всіх досліджених середовищах.
Поляризаційними дослідженнями свіжодеформованої поверхні сталі

17Г1С виявили незначний вплив складу розчину на струм розчинення

(окиснення) ювенільного металу І 0: він змінювався у діапазоні 24–35 мА, і

кореляції між параметрами І 0 та N i не спостерігали (рис. 4.10).

350 -
+Cl

+NO - +СО 2- pH11
3
3 30
300
pH11+Cl -
S, мА/с 250 +PO 4 +СО +Cl - 25 I 0 , мА
3-

2-

HCO - 3 20
200 3
- 1

- 2 15
150

100 200 300 400 500

3

N , ·10 цикли
і

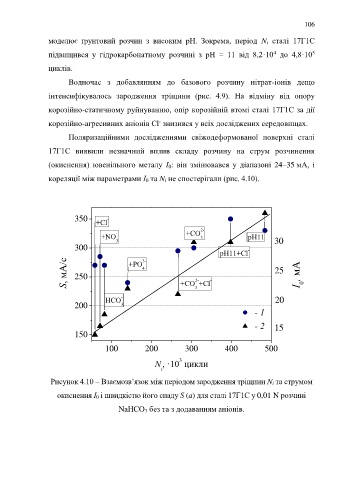

Рисунок 4.10 – Взаємозв’язок між періодом зародження тріщини N i та струмом

окиснення І 0 і швидкістю його спаду S (а) для сталі 17Г1С у 0,01 N розчині

NaHCO 3 без та з додаванням аніонів.
