Page 104 - Dys

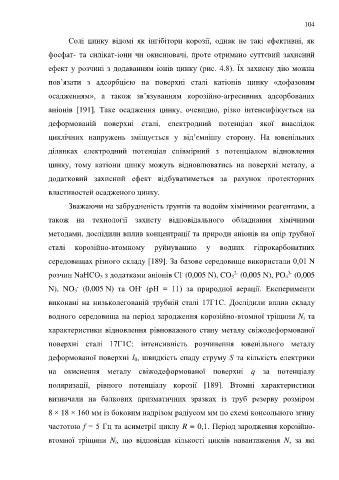

104

Солі цинку відомі як інгібітори корозії, однак не такі ефективні, як

фосфат- та силікат-іони чи окиснювачі, проте отримано суттєвий захисний

ефект у розчині з додаванням іонів цинку (рис. 4.8). Їх захисну дію можна

пов’язати з адсорбцією на поверхні сталі катіонів цинку «дофазовим

осадженням», а також зв’язуванням корозійно-агресивних адсорбованих

аніонів [191]. Таке осадження цинку, очевидно, різко інтенсифікується на

деформованій поверхні сталі, електродний потенціал якої внаслідок

циклічних напружень зміщується у від’ємнішу сторону. На ювенільних

ділянках електродний потенціал співмірний з потенціалом відновлення

цинку, тому катіони цинку можуть відновлюватись на поверхні металу, а

додатковий захисний ефект відбуватиметься за рахунок протекторних

властивостей осадженого цинку.

Зважаючи на забрудненість ґрунтів та водойм хімічними реагентами, а

також на технології захисту відповідального обладнання хімічними

методами, дослідили вплив концентрації та природи аніонів на опір трубної

сталі корозійно-втомному руйнуванню у водних гідрокарбонатних

середовищах різного складу [189]. За базове середовище використали 0,01 N

-
2-
розчин NaHCO 3 з додатками аніонів Сl (0,005 N), CO 3 (0,005 N), PO 4 (0,005
3-
N), NO 3 (0,005 N) та ОН (рН = 11) за природної аерації. Експерименти
-
-
виконані на низьколегованій трубній сталі 17Г1С. Дослідили вплив складу
водного середовища на період зародження корозійно-втомної тріщини N і та

характеристики відновлення рівноважного стану металу свіжодеформованої

поверхні сталі 17Г1С: інтенсивність розчинення ювенільного металу

деформованої поверхні І 0, швидкість спаду струму S та кількість електрики

на окиснення металу свіжодеформованої поверхні q за потенціалу

поляризації, рівного потенціалу корозії [189]. Втомні характеристики

визначали на балкових призматичних зразках із труб резерву розміром

8 × 18 × 160 мм із боковим надрізом радіусом мм по схемі консольного згину
частотою f = 5 Гц та асиметрії циклу R = 0,1. Період зародження корозійно-

втомної тріщини N і, що відповідав кількості циклів навантаження N, за які
