Page 101 - Dys

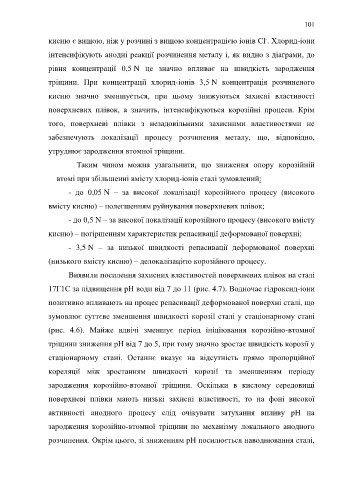

101

-
кисню є вищою, ніж у розчині з вищою концентрацією іонів Cl . Хлорид-іони
інтенсифікують анодні реакції розчинення металу і, як видно з діаграми, до

рівня концентрації 0,5 N це значно впливає на швидкість зародження

тріщини. При концентрації хлорид-іонів 3,5 N концентрація розчиненого

кисню значно зменшується, при цьому знижуються захисні властивості

поверхневих плівок, а значить, інтенсифікуються корозійні процеси. Крім

того, поверхневі плівки з незадовільними захисними властивостями не

забезпечують локалізації процесу розчинення металу, що, відповідно,

утруднює зародження втомної тріщини.

Таким чином можна узагальнити, що зниження опору корозійній

втомі при збільшенні вмісту хлорид-іонів сталі зумовлений:

- до 0,05 N – за високої локалізації корозійного процесу (високого

вмісту кисню) – полегшенням руйнування поверхневих плівок;

- до 0,5 N – за високої локалізації корозійного процесу (високого вмісту

кисню) – погіршенням характеристик репасивації деформованої поверхні;

- 3,5 N – за низької швидкості репасивації деформованої поверхні

(низького вмісту кисню) – делокалізацією корозійного процесу.

Виявили посилення захисних властивостей поверхневих плівок на сталі

17Г1С за підвищення рН води від 7 до 11 (рис. 4.7). Водночас гідроксид-іони

позитивно впливають на процес репасивації деформованої поверхні сталі, що

зумовлює суттєве зменшення швидкості корозії сталі у стаціонарному стані

(рис. 4.6). Майже вдвічі зменшує період ініціювання корозійно-втомної

тріщини зниження рН від 7 до 5, при тому значно зростає швидкість корозії у

стаціонарному стані. Останнє вказує на відсутність прямо пропорційної

кореляції між зростанням швидкості корозії та зменшенням періоду

зародження корозійно-втомної тріщини. Оскільки в кислому середовищі

поверхневі плівки мають низькі захисні властивості, то на фоні високої

активності анодного процесу слід очікувати затухання впливу рН на
зародження корозійно-втомної тріщини по механізму локального анодного

розчинення. Окрім цього, зі зниженням рН посилюється наводнювання сталі,
