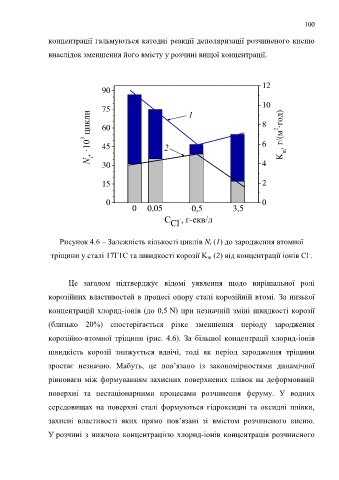

Page 100 - Dys

100

концентрації гальмуються катодні реакції деполяризації розчиненого кисню

внаслідок зменшення його вмісту у розчині вищої концентрації.

12
90

10
75 1
N і , ·10 3 цикли 60 2 8 K m , г/(м 2 ·год)

6
45

30

2
15 4

0 0
0 0,05 0,5 3,5

C Cl - , г-екв/л

Рисунок 4.6 – Залежність кількості циклів N і (1) до зародження втомної

-
тріщини у сталі 17Г1С та швидкості корозії K m (2) від концентрації іонів Cl .

Це загалом підтверджує відомі уявлення щодо вирішальної ролі

корозійних властивостей в процесі опору сталі корозійній втомі. За низької

концентрацій хлорид-іонів (до 0,5 N) при незначній зміні швидкості корозії

(близько 20%) спостерігається різке зменшення періоду зародження

корозійно-втомної тріщини (рис. 4.6). За більшої концентрації хлорид-іонів

швидкість корозії знижується вдвічі, тоді як період зародження тріщини

зростає незначно. Мабуть, це пов’язано із закономірностями динамічної

рівноваги між формуванням захисних поверхневих плівок на деформованій

поверхні та нестаціонарними процесами розчинення феруму. У водних

середовищах на поверхні сталі формуються гідроксидні та оксидні плівки,

захисні властивості яких прямо пов’язані зі вмістом розчиненого кисню.

У розчині з нижчою концентрацією хлорид-іонів концентрація розчиненого
