Page 105 - Dys

105

довжина тріщини на боковій поверхні досягала 0,1 мм. Швидкість релаксації

електрохімічних реакцій за певного потенціалу поляризації на

свіжодеформованій поверхні циліндричних зразків вивчали за кривими спаду

струму в часі після їх навантаження крученням до певної величини деформації

та наступного швидкого (0,01 с) розвантаження. За Р. Паркінсом

загальноприйнято, що опір трубних сталей корозійній втомі корелює із

інтенсивністю розчинення ювенільного металу їх деформованої поверхні І 0.

Добавка до базового розчину карбонат-іонів істотно гальмує зародження

тріщини (рис. 4.9), що зумовлено посиленням пасивувальних властивостей

поверхневих плівок внаслідок перебігу реакції (4.6) та підвищення рН

середовища від 7,7 до 8,9.

500

pH11

400 CO +Сl - pH11+Cl -
2-
N і , ·10 3 цикли 300 основа - 0,01 N розчин NaHCO 3 CO 2- PO 3-
3

3
200

100 Cl - 4 NO - 3

0

додатки до розчину

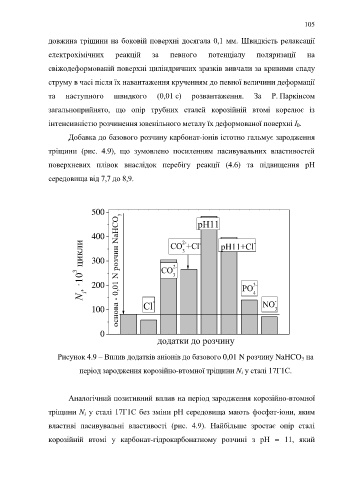

Рисунок 4.9 – Вплив додатків аніонів до базового 0,01 N розчину NaHCO 3 на

період зародження корозійно-втомної тріщини N і у сталі 17Г1С.

Аналогічний позитивний вплив на період зародження корозійно-втомної

тріщини N і у сталі 17Г1С без зміни рН середовища мають фосфат-іони, яким

властиві пасивувальні властивості (рис. 4.9). Найбільше зростає опір сталі

корозійній втомі у карбонат-гідрокарбонатному розчині з рН = 11, який
