Page 127 - Dys

127

пластичної трубної сталі 17Г1С отримуються не коректні оцінки коефіцієнту

інтенсивності напружень, оскільки не витримуються умови автомодельності

процесу руйнування згідно вимог лінійної механіки руйнування.

5.3.2. Циклічна тріщиностійкість металу різних зон

експлуатованого зварного з’єднання

Діаграми втомного руйнування при асиметрії циклу навантаження 0,1

ОМ та МШ зварного з’єднання сталі 17Г1С у вихідному та експлуатованому

станах у повітрі практично співпадають (рис. 5.6).

10 -7

da/dN, м/цикл 10 -8 4

-9
10
3
2

10 -10 1
6 10 20 30 40
K, MПa·м 1/2

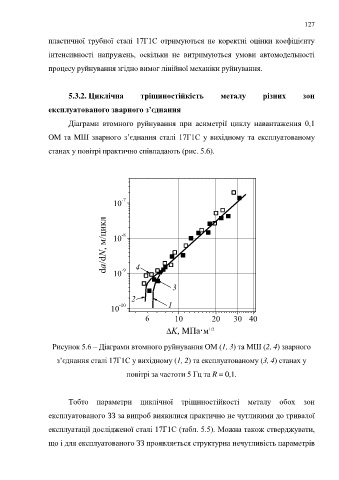

Рисунок 5.6 – Діаграми втомного руйнування ОМ (1, 3) та МШ (2, 4) зварного

з’єднання сталі 17Г1С у вихідному (1, 2) та експлуатованому (3, 4) станах у

повітрі за частоти 5 Гц та R = 0,1.

Тобто параметри циклічної тріщиностійкості металу обох зон

експлуатованого ЗЗ за випроб виявилися практично не чутливими до тривалої

експлуатації дослідженої сталі 17Г1С (табл. 5.5). Можна також стверджувати,

що і для експлуатованого ЗЗ проявляється структурна нечутливість параметрів
