130

тріщиностійкості металу різних зон зварного з’єднання сталі 17Г1С за

асиметрії R = 0,1

Зразки навантажували у розчині NS4 за потенціалів корозії E corr та

катодної поляризації Е ср = 0,98 В (на 0,5 В відносно E corr), що відповідає

потенціалу катодного захисту магістральних газопроводів. Випробування у

модельному ґрунтовому розчині NS4 за потенціалу корозії E corr не виявили

його агресивної дії на характеристики циклічної тріщиностійкості металу

обох зон експлуатованого ЗЗ (рис. 5.8).

10 -7

da/dN, м/цикл 10 -8

10 -9

3
2 4
10 -10 1
6 10 20 30 40

K, MПa·м 1/2

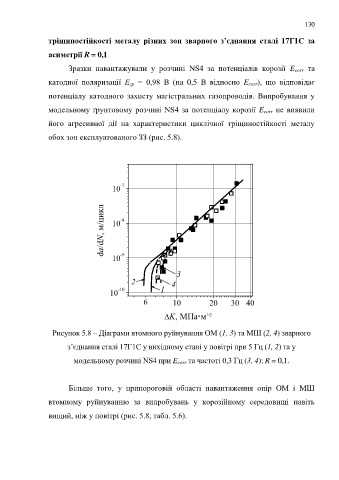

Рисунок 5.8 – Діаграми втомного руйнування ОМ (1, 3) та МШ (2, 4) зварного

з’єднання сталі 17Г1С у вихідному стані у повітрі при 5 Гц (1, 2) та у

модельному розчині NS4 при E corr та частоті 0,3 Гц (3, 4); R = 0,1.

Більше того, у припороговій області навантаження опір ОМ і МШ

втомному руйнуванню за випробувань у корозійному середовищі навіть

вищий, ніж у повітрі (рис. 5.8, табл. 5.6).
