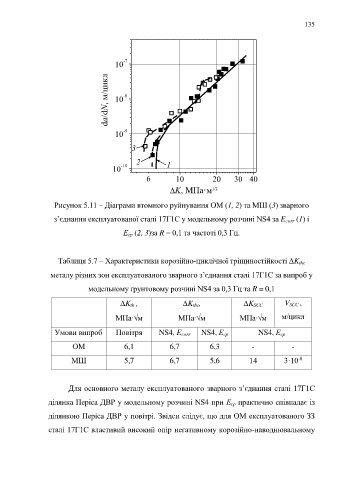

Рисунок 5.11 – Діаграми втомного руйнування ОМ (1, 2) та МШ (3) зварного

з’єднання експлуатованої сталі 17Г1С у модельному розчині NS4 за E corr (1) і

Е ср (2, 3)за R = 0,1 та частоті 0,3 Гц.

Таблиця 5.7 – Характеристики корозійно-циклічної тріщиностійкості K thс

металу різних зон експлуатованого зварного з’єднання сталі 17Г1С за випроб у

модельному ґрунтовому розчині NS4 за 0,3 Гц та R = 0,1

K th , K thс, K SCC V SCC ,

МПа∙м МПа∙м МПа∙м м/цикл

Умови випроб Повітря NS4, E corr NS4, Е ср NS4, Е ср

ОМ 6,1 6,7 6,3 - -

МШ 5,7 6,7 5,6 14 3·10
-8

Для основного металу експлуатованого зварного з’єднання сталі 17Г1С

ділянка Періса ДВР у модельному розчині NS4 при Е ср практично співпадає із

ділянкою Періса ДВР у повітрі. Звідси слідує, що для ОМ експлуатованого ЗЗ

сталі 17Г1С властивий високий опір негативному корозійно-наводнювальному
