Page 140 - Dys

140

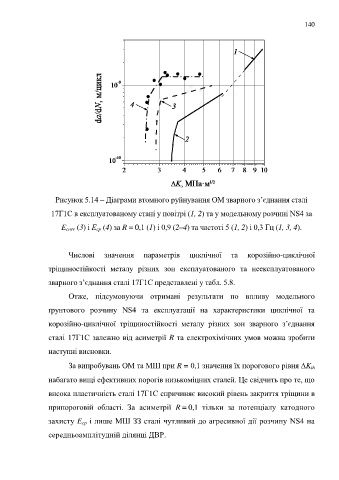

Рисунок 5.14 – Діаграми втомного руйнування ОМ зварного з’єднання сталі

17Г1С в експлуатованому стані у повітрі (1, 2) та у модельному розчині NS4 за

E corr (3) і Е ср (4) за R = 0,1 (1) і 0,9 (2–4) та частоті 5 (1, 2) і 0,3 Гц (1, 3, 4).

Числові значення параметрів циклічної та корозійно-циклічної

тріщиностійкості металу різних зон експлуатованого та неексплуатованого

зварного з’єднання сталі 17Г1С представлені у табл. 5.8.

Отже, підсумовуючи отримані результати по впливу модельного

ґрунтового розчину NS4 та експлуатації на характеристики циклічної та

корозійно-циклічної тріщиностійкості металу різних зон зварного з’єднання

сталі 17Г1С залежно від асиметрії R та електрохімічних умов можна зробити

наступні висновки.

За випробувань ОМ та МШ при R = 0,1 значення їх порогового рівня K th

набагато вищі ефективних порогів низькоміцних сталей. Це свідчить про те, що

висока пластичність сталі 17Г1С спричиняє високий рівень закриття тріщини в

припороговій області. За асиметрії R = 0,1 тільки за потенціалу катодного

захисту E cp і лише МШ ЗЗ сталі чутливий до агресивної дії розчину NS4 на

середньоамплітудній ділянці ДВР.
