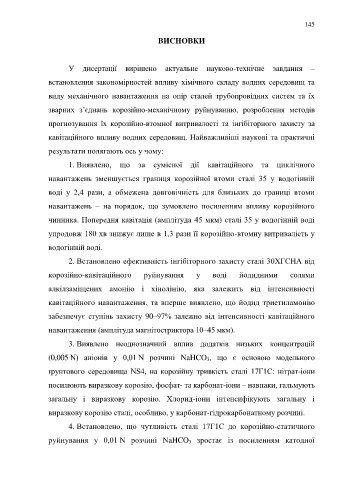

Page 145 - Dys

145

ВИСНОВКИ

У дисертації вирішено актуальне науково-технічне завдання –

встановлення закономірностей впливу хімічного складу водних середовищ та

виду механічного навантаження на опір сталей трубопровідних систем та їх

зварних з’єднань корозійно-механічному руйнуванню, розроблення методів

прогнозування їх корозійно-втомної витривалості та інгібіторного захисту за

кавітаційного впливу водних середовищ. Найважливіші наукові та практичні

результати полягають ось у чому:

1. Виявлено, що за сумісної дії кавітаційного та циклічного

навантажень зменшується границя корозійної втоми сталі 35 у водогінній

воді у 2,4 рази, а обмежена довговічність для близьких до границі втоми

навантажень – на порядок, що зумовлено посиленням впливу корозійного

чинника. Попередня кавітація (амплітуда 45 мкм) сталі 35 у водогінній воді

упродовж 180 хв знижує лише в 1,3 рази її корозійно-втомну витривалість у

водогінній воді.

2. Встановлено ефективність інгібіторного захисту сталі 30ХГСНА від

корозійно-кавітаційного руйнування у воді йодидними солями

алкілзаміщених амонію і хінолінію, яка залежить від інтенсивності

кавітаційного навантаження, та вперше виявлено, що йодид триетиламонію

забезпечує ступінь захисту 90–97% залежно від інтенсивності кавітаційного

навантаження (амплітуда магнітостриктора 10–45 мкм).

3. Виявлено неоднозначний вплив додатків низьких концентрацій

(0,005 N) аніонів у 0,01 N розчині NaHCO 3, що є основою модельного

ґрунтового середовища NS4, на корозійну тривкість сталі 17Г1С: нітрат-іони

посилюють виразкову корозію, фосфат- та карбонат-іони – навпаки, гальмують

загальну і виразкову корозію. Хлорид-іони інтенсифікують загальну і

виразкову корозію сталі, особливо, у карбонат-гідрокарбонатному розчині.
4. Встановлено, що чутливість сталі 17Г1С до корозійно-статичного

руйнування у 0,01 N розчині NaHCO 3 зростає із посиленням катодної
