Page 147 - Dys

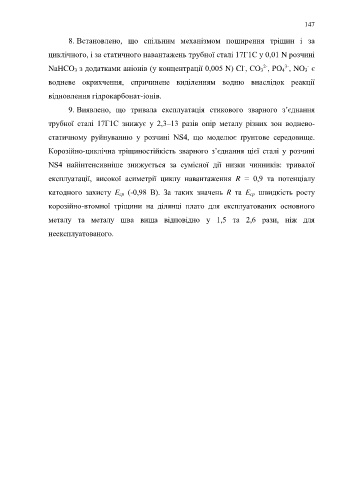

147

8. Встановлено, що спільним механізмом поширення тріщин і за

циклічного, і за статичного навантажень трубної сталі 17Г1С у 0,01 N розчині

-
3-
-
2-
NaHCO 3 з додатками аніонів (у концентрації 0,005 N) Cl , СО 3 , РО 4 , NO 3 є
водневе окрихчення, спричинене виділенням водню внаслідок реакції
відновлення гідрокарбонат-іонів.

9. Виявлено, що тривала експлуатація стикового зварного з’єднання

трубної сталі 17Г1С знижує у 2,3–13 разів опір металу різних зон воднево-

статичному руйнуванню у розчині NS4, що моделює ґрунтове середовище.

Корозійно-циклічна тріщиностійкість зварного з’єднання цієї сталі у розчині

NS4 найінтенсивніше знижується за сумісної дії низки чинників: тривалої

експлуатації, високої асиметрії циклу навантаження R = 0,9 та потенціалу

катодного захисту E cp (-0,98 В). За таких значень R та E cp швидкість росту

корозійно-втомної тріщини на ділянці плато для експлуатованих основного

металу та металу шва вища відповідно у 1,5 та 2,6 рази, ніж для

неексплуатованого.
