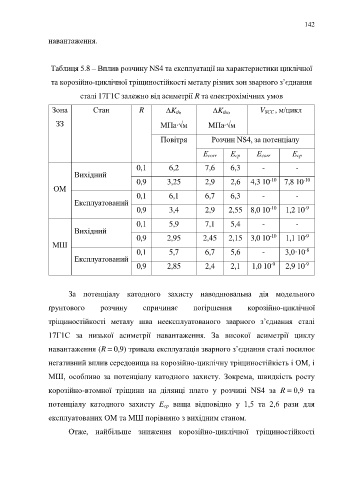

Page 142 - Dys

142

навантаження.

Таблиця 5.8 – Вплив розчину NS4 та експлуатації на характеристики циклічної

та корозійно-циклічної тріщиностійкості металу різних зон зварного з’єднання

сталі 17Г1С залежно від асиметрії R та електрохімічних умов

Зона Стан R K th, K thс, V SCC , м/цикл

ЗЗ МПа∙м МПа∙м

Повітря Розчин NS4, за потенціалу

Е corr Е ср Е corr Е ср

0,1 6,2 7,6 6,3 - -
Вихідний
-10
-10
0,9 3,25 2,9 2,6 4,3 10 7,8 10
ОМ
0,1 6,1 6,7 6,3 - -
Експлуатований
-9
-10
0,9 3,4 2,9 2,55 8,0 10 1,2 10
0,1 5,9 7,1 5,4 - -
Вихідний
0,9 2,95 2,45 2,15 3,0 10 1,1 10
-9
-10
МШ
-8
0,1 5,7 6,7 5,6 - 3,0·10
Експлуатований
-9
-9
0,9 2,85 2,4 2,1 1,0 10 2,9 10

За потенціалу катодного захисту наводнювальна дія модельного
ґрунтового розчину спричиняє погіршення корозійно-циклічної

тріщиностійкості металу шва неексплуатованого зварного з’єднання сталі
17Г1С за низької асиметрії навантаження. За високої асиметрії циклу

навантаження (R = 0,9) тривала експлуатація зварного з’єднання сталі посилює
негативний вплив середовища на корозійно-циклічну тріщиностійкість і ОМ, і

МШ, особливо за потенціалу катодного захисту. Зокрема, швидкість росту

корозійно-втомної тріщини на ділянці плато у розчині NS4 за R = 0,9 та

потенціалу катодного захисту E cp вища відповідно у 1,5 та 2,6 рази для

експлуатованих ОМ та МШ порівняно з вихідним станом.

Отже, найбільше зниження корозійно-циклічної тріщиностійкості
