138

корозії E corr (рис. 5.12, криві 3 та 4).

1

da/dN, м/цикл 10 -9 3 4

2

10 -10
2 3 4 5 6 7 8 9 10

K, MПa·м 1/2

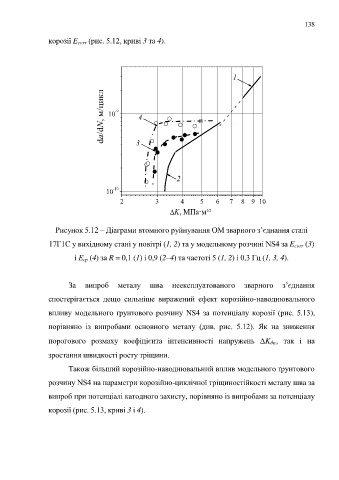

Рисунок 5.12 – Діаграми втомного руйнування ОМ зварного з’єднання сталі
17Г1С у вихідному стані у повітрі (1, 2) та у модельному розчині NS4 за E corr (3)

і Е ср (4) за R = 0,1 (1) і 0,9 (2–4) та частоті 5 (1, 2) і 0,3 Гц (1, 3, 4).

За випроб металу шва неексплуатованого зварного з’єднання
спостерігається дещо сильніше виражений ефект корозійно-наводнювального

впливу модельного ґрунтового розчину NS4 за потенціалу корозії (рис. 5.13),

порівняно із випробами основного металу (див. рис. 5.12). Як на зниження

порогового розмаху коефіцієнта інтенсивності напружень K thс, так і на

зростання швидкості росту тріщини.

Також більший корозійно-наводнювальний вплив модельного ґрунтового

розчину NS4 на параметри корозійно-циклічної тріщиностійкості металу шва за

випроб при потенціалі катодного захисту, порівняно із випробами за потенціалу

корозії (рис. 5.13, криві 3 і 4).
