Page 136 - Dys

136

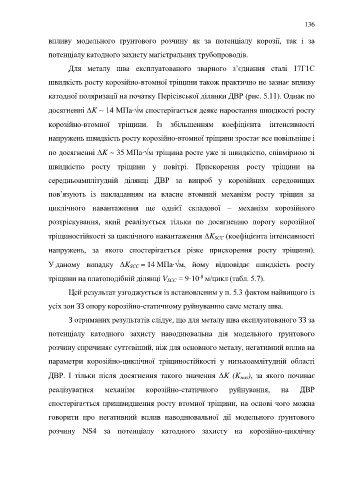

впливу модельного ґрунтового розчину як за потенціалу корозії, так і за

потенціалу катодного захисту магістральних трубопроводів.

Для металу шва експлуатованого зварного з’єднання сталі 17Г1С

швидкість росту корозійно-втомної тріщини також практично не зазнає впливу

катодної поляризації на початку Перісівської ділянки ДВР (рис. 5.11). Однак по

досягненні K ~ 14 МПа∙м спостерігається деяке наростання швидкості росту

корозійно-втомної тріщини. Із збільшенням коефіцієнта інтенсивності

напружень швидкість росту корозійно-втомної тріщини зростає все повільніше і

по досягненні K ~ 35 МПа∙м тріщина росте уже зі швидкістю, співмірною зі

швидкістю росту тріщини у повітрі. Прискорення росту тріщини на
середньоамплітудній ділянці ДВР за випроб у корозійних середовищах

пов’язують із накладанням на власне втомний механізм росту тріщин за

циклічного навантаження ще однієї складової – механізм корозійного

розтріскування, який реалізується тільки по досягненню порогу корозійної

тріщиностійкості за циклічного навантаження K SCC (коефіцієнта інтенсивності

напружень, за якого спостерігається різке прискорення росту тріщини).

У даному випадку K SCC = 14 МПа∙м, йому відповідає швидкість росту

-8
тріщини на платоподібній ділянці V SCC = 9·10 м/цикл (табл. 5.7).
Цей результат узгоджується із встановленим у п. 5.3 фактом найвищого із

усіх зон ЗЗ опору корозійно-статичному руйнуванню саме металу шва.

З отриманих результатів слідує, що для металу шва експлуатованого ЗЗ за

потенціалу катодного захисту наводнювальна дія модельного ґрунтового

розчину спричиняє суттєвіший, ніж для основного металу, негативний вплив на

параметри корозійно-циклічної тріщиностійкості у низькоамлітудній області

ДВР. І тільки після досягнення такого значення K (K мах), за якого починає

реалізуватися механізм корозійно-статичного руйнування, на ДВР

спостерігається пришвидшення росту втомної тріщини, на основі чого можна

говорити про негативний вплив наводнювальної дії модельного ґрунтового

розчину NS4 за потенціалу катодного захисту на корозійно-циклічну
