da/dN, м/цикл 10 -9

3

2
10 -10

2 3 4 5 6 7 8 9 10
K, MПa·м 1/2

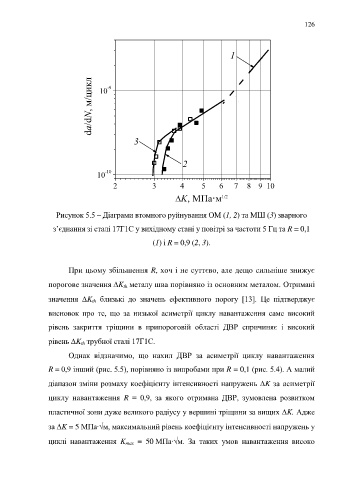

Рисунок 5.5 – Діаграми втомного руйнування ОМ (1, 2) та МШ (3) зварного

з’єднання зі сталі 17Г1С у вихідному стані у повітрі за частоти 5 Гц та R = 0,1

(1) і R = 0,9 (2, 3).

При цьому збільшення R, хоч і не суттєво, але дещо сильніше знижує

порогове значення K th металу шва порівняно із основним металом. Отримані

значення K th близькі до значень ефективного порогу [13]. Це підтверджує

висновок про те, що за низької асиметрії циклу навантаження саме високий

рівень закриття тріщини в припороговій області ДВР спричиняє і високий

рівень K th трубної сталі 17Г1С.

Однак відзначимо, що нахил ДВР за асиметрії циклу навантаження

R = 0,9 інший (рис. 5.5), порівняно із випробами при R = 0,1 (рис. 5.4). А малий

діапазон зміни розмаху коефіцієнту інтенсивності напружень K за асиметрії

циклу навантаження R = 0,9, за якого отримана ДВР, зумовлена розвитком

пластичної зони дуже великого радіусу у вершині тріщини за вищих K. Адже

за K = 5 МПа∙м, максимальний рівень коефіцієнту інтенсивності напружень у

циклі навантаження K max = 50 МПа∙м. За таких умов навантаження високо
