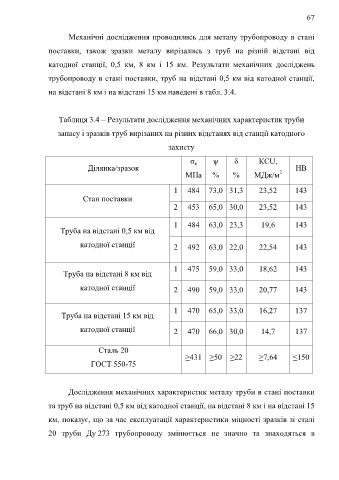

67

Механічні дослідження проводились для металу трубопроводу в стані

поставки, також зразки металу вирізались з труб на різній відстані від

катодної станції, 0,5 км, 8 км і 15 км. Результати механічних досліджень

трубопроводу в стані поставки, труб на відстані 0,5 км від катодної станції,

на відстані 8 км і на відстані 15 км наведені в табл. 3.4.

Таблиця 3.4 – Результати дослідження механічних характеристик труби

запасу і зразків труб вирізаних на різних відстанях від станції катодного

захисту
σ в ψ δ КCU,
Ділянка/зразок HB
2
МПа % % МДж/м

1 484 73,0 31,3 23,52 143
Стан поставки
2 453 65,0 30,0 23,52 143

1 484 63,0 23,3 19,6 143
Труба на відстані 0,5 км від

катодної станції 2 492 63,0 22,0 22,54 143

1 475 59,0 33,0 18,62 143
Труба на відстані 8 км від

катодної станції 2 490 59,0 33,0 20,77 143

1 470 65,0 33,0 16,27 137
Труба на відстані 15 км від

катодної станції 2 470 66,0 30,0 14,7 137

Сталь 20
≥431 ≥50 ≥22 ≥7,64 ≤150
ГОСТ 550-75

Дослідження механічних характеристик металу труби в стані поставки

та труб на відстані 0,5 км від катодної станції, на відстані 8 км і на відстані 15

км, показує, що за час експлуатації характеристики міцності зразків зі сталі

20 труби Ду 273 трубопроводу змінюється не значно та знаходяться в
