Page 65 - Dys_Usov 2021

65

трубопроводу Ду 273 зі сталі 20 встановлено, що кількість водню на всіх

досліджених зразках знаходилась в межах норми.

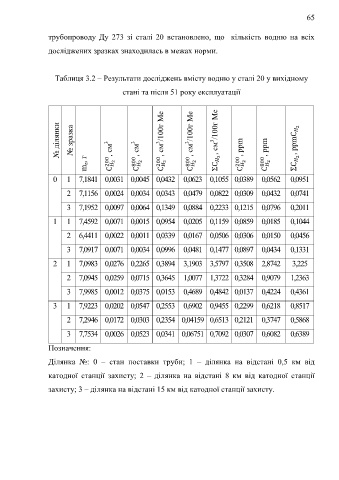

Таблиця 3.2 – Результати досліджень вмісту водню у сталі 20 у вихідному

стані та після 51 року експлуатації

№ ділянки № зразка , см 3 /100г Ме , см 3 /100г Ме Σ , см 3 /100г Ме Σ , ppm

m z, г , см 3 , см 3 , ppm , ppm

0 1 7,1841 0,0031 0,0045 0,0432 0,0623 0,1055 0,0389 0,0562 0,0951

2 7,1156 0,0024 0,0034 0,0343 0,0479 0,0822 0,0309 0,0432 0,0741

3 7,1952 0,0097 0,0064 0,1349 0,0884 0,2233 0,1215 0,0796 0,2011

1 1 7,4592 0,0071 0,0015 0,0954 0,0205 0,1159 0,0859 0,0185 0,1044

2 6,4411 0,0022 0,0011 0,0339 0,0167 0,0506 0,0306 0,0150 0,0456

3 7,0917 0,0071 0,0034 0,0996 0,0481 0,1477 0,0897 0,0434 0,1331

2 1 7,0983 0,0276 0,2265 0,3894 3,1903 3,5797 0,3508 2,8742 3,225

2 7,0945 0,0259 0,0715 0,3645 1,0077 1,3722 0,3284 0,9079 1,2363

3 7,9985 0,0012 0,0375 0,0153 0,4689 0,4842 0,0137 0,4224 0,4361

3 1 7,9223 0,0202 0,0547 0,2553 0,6902 0,9455 0,2299 0,6218 0,8517

2 7,2946 0,0172 0,0303 0,2354 0,04159 0,6513 0,2121 0,3747 0,5868
3 7,7534 0,0026 0,0523 0,0341 0,06751 0,7092 0,0307 0,6082 0,6389

Позначення:
Ділянка №: 0 – стан поставки труби; 1 – ділянка на відстані 0,5 км від

катодної станції захисту; 2 – ділянка на відстані 8 км від катодної станції

захисту; 3 – ділянка на відстані 15 км від катодної станції захисту.
