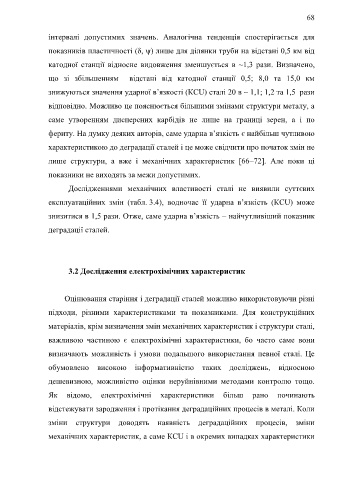

Page 68 - Dys_Usov 2021

68

інтервалі допустимих значень. Аналогічна тенденція спостерігається для

показників пластичності (δ, ψ) лише для ділянки труби на відстані 0,5 км від

катодної станції відносне видовження зменшується в ~1,3 рази. Визначено,

що зі збільшенням відстані від катодної станції 0,5; 8,0 та 15,0 км

знижуються значення ударної в’язкості (КCU) сталі 20 в ~ 1,1; 1,2 та 1,5 рази

відповідно. Можливо це пояснюється більшими змінами структури металу, а

саме утворенням дисперсних карбідів не лише на границі зерен, а і по

фериту. На думку деяких авторів, саме ударна в’язкість є найбільш чутливою

характеристикою до деградації сталей і це може свідчити про початок змін не

лише структури, а вже і механічних характеристик [66–72]. Але поки ці

показники не виходять за межи допустимих.
Дослідженнями механічних властивості сталі не виявили суттєвих

експлуатаційних змін (табл. 3.4), водночас її ударна в’язкість (КCU) може

знизитися в 1,5 рази. Отже, саме ударна в’язкість – найчутливіший показник

деградації сталей.

3.2 Дослідження електрохімічних характеристик

Оцінювання старіння і деградації сталей можливо використовуючи різні

підходи, різними характеристиками та показниками. Для конструкційних
матеріалів, крім визначення змін механічних характеристик і структури сталі,

важливою частиною є електрохімічні характеристики, бо часто саме вони
визначають можливість і умови подальшого використання певної сталі. Це

обумовлено високою інформативністю таких досліджень, відносною

дешевизною, можливістю оцінки неруйнівними методами контролю тощо.

Як відомо, електрохімічні характеристики більш рано починають

відстежувати зародження і протікання деградаційних процесів в металі. Коли

зміни структури доводять наявність деградаційних процесів, зміни

механічних характеристик, а саме КСU і в окремих випадках характеристики
