P. 70
70
а б
в г

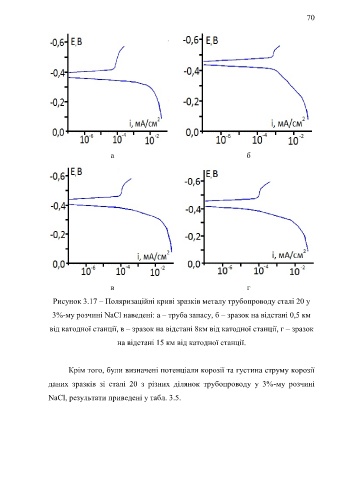

Рисунок 3.17 – Поляризаційні криві зразків металу трубопроводу сталі 20 у
3%-му розчині NaCl наведені: а – труба запасу, б – зразок на відстані 0,5 км
від катодної станції, в – зразок на відстані 8км від катодної станції, г – зразок
на відстані 15 км від катодної станції.
Крім того, були визначені потенціали корозії та густина струму корозії
даних зразків зі сталі 20 з різних ділянок трубопроводу у 3%-му розчині
NaCl, результати приведені у табл. 3.5.
