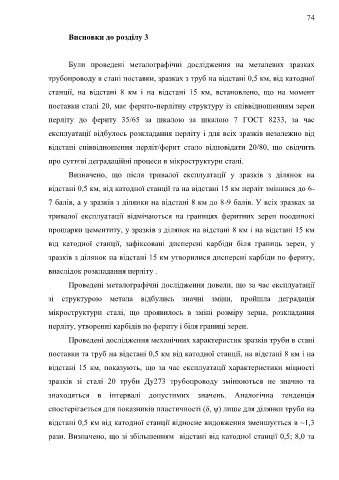

Page 74 - Dys_Usov 2021

74

Висновки до розділу 3

Були проведені металографічні дослідження на металевих зразках

трубопроводу в стані поставки, зразках з труб на відстані 0,5 км, від катодної

станції, на відстані 8 км і на відстані 15 км, встановлено, що на момент

поставки сталі 20, має ферито-перлітну структуру із співвідношенням зерен

перліту до фериту 35/65 за шкалою за шкалою 7 ГОСТ 8233, за час

експлуатації відбулось розкладання перліту і для всіх зразків незалежно від

відстані співвідношення перліт/ферит стало відповідати 20/80, що свідчить

про суттєві деградаційні процеси в мікроструктури сталі.
Визначено, що після тривалої експлуатації у зразків з ділянок на

відстані 0,5 км, від катодної станції та на відстані 15 км перліт змінився до 6-
7 балів, а у зразків з ділянки на відстані 8 км до 8-9 балів. У всіх зразках за

тривалої експлуатації відмічаються на границях феритних зерен поодинокі

прошарки цементиту, у зразків з ділянок на відстані 8 км і на відстані 15 км

від катодної станції, зафіксовані дисперсні карбіди біля границь зерен, у

зразків з ділянок на відстані 15 км утворилися дисперсні карбіди по фериту,

внаслідок розкладання перліту .

Проведені металографічні дослідження довели, що за час експлуатації
зі структурою метала відбулись значні зміни, пройшла деградація

мікроструктури сталі, що проявилось в зміні розміру зерна, розкладання

перліту, утворенні карбідів по фериту і біля границі зерен.

Проведені дослідження механічних характеристик зразків труби в стані
поставки та труб на відстані 0,5 км від катодної станції, на відстані 8 км і на

відстані 15 км, показують, що за час експлуатації характеристики міцності

зразків зі сталі 20 труби Ду273 трубопроводу змінюються не значно та

знаходяться в інтервалі допустимих значень. Аналогічна тенденція

спостерігається для показників пластичності (δ, ψ) лише для ділянки труби на

відстані 0,5 км від катодної станції відносне видовження зменшується в ~1,3

рази. Визначено, що зі збільшенням відстані від катодної станції 0,5; 8,0 та
