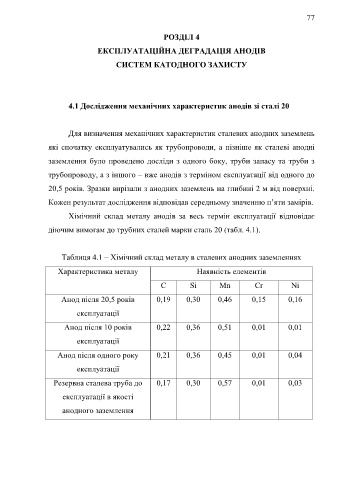

77

РОЗДІЛ 4
ЕКСПЛУАТАЦІЙНА ДЕГРАДАЦІЯ АНОДІВ

СИСТЕМ КАТОДНОГО ЗАХИСТУ

4.1 Дослідження механічних характеристик анодів зі сталі 20

Для визначення механічних характеристик сталевих анодних заземлень

які спочатку експлуатувались як трубопроводи, а пізніше як сталеві анодні

заземлення було проведено досліди з одного боку, труби запасу та труби з

трубопроводу, а з іншого – вже анодів з терміном експлуатації від одного до

20,5 років. Зразки вирізали з анодних заземлень на глибині 2 м від поверхні.

Кожен результат дослідження відповідав середньому значенню п’яти замірів.
Хімічний склад металу анодів за весь термін експлуатації відповідає

діючим вимогам до трубних сталей марки сталь 20 (табл. 4.1).

Таблиця 4.1 – Хімічний склад металу в сталевих анодних заземленнях

Характеристика металу Наявність елементів

С Si Mn Cr Ni

Анод після 20,5 років 0,19 0,30 0,46 0,15 0,16

експлуатації

Анод після 10 років 0,22 0,36 0,51 0,01 0,01

експлуатації

Анод після одного року 0,21 0,36 0,45 0,01 0,04

експлуатації

Резервна сталева труба до 0,17 0,30 0,57 0,01 0,03

експлуатації в якості

анодного заземлення
