78

Дослідження анодного заземлення після першого року експлуатації

показали, що внутрвшня і зовнішня поверхня зразків металу анодного

заземлення вкрита шаром продуктів корозії темно-коричневого кольору,

метал забруднений неметалевими включеннями, переважно оксидами FeO,

MnO які різко окреслені і мають довільну форму та забруднений скловид-
ними SiO , що мають витягнуту форму, розміри неметалевих включень
2
склали, оксиди – 1-2 бали і сульфіди – 1 бал згідно з ГОСТ 1778-70, глибина

виразок на металевих зразках з зовнішньої поверхні складає 1,1 мм, з

внутрішньої поверхні – до 0,35 мм (рис. 4.1).

а б

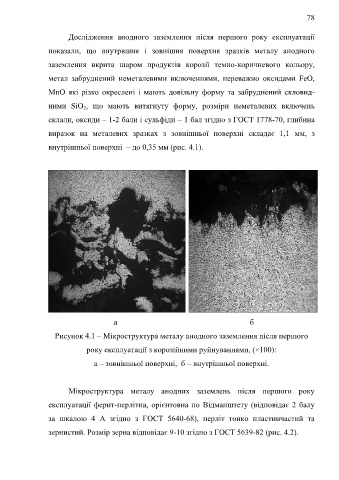

Рисунок 4.1 – Мікроструктура металу анодного заземлення після першого

року експлуатації з корозійними руйнуваннями, (×100):

а – зовнішньої поверхні, б – внутрішньої поверхні.

Мікроструктура металу анодних заземлень після першого року

експлуатації ферит-перлітна, орієнтовна по Відманштету (відповідає 2 балу

за шкалою 4 А згідно з ГОСТ 5640-68), перліт тонко пластинчастий та

зернистий. Розмір зерна відповідає 9-10 згідно з ГОСТ 5639-82 (рис. 4.2).
