83
a б

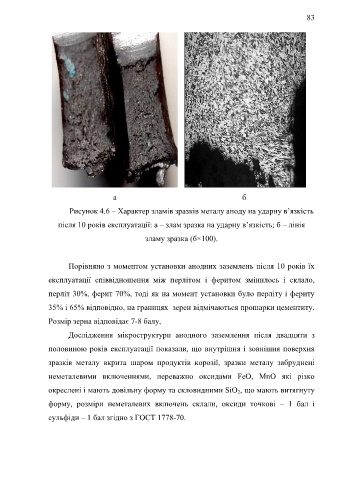

Рисунок 4.6 – Характер зламів зразків металу аноду на ударну в’язкість
після 10 років експлуатації: а – злам зразка на ударну в’язкість; б – лінія
зламу зразка (б×100).
Порівняно з моментом установки анодних заземлень після 10 років їх
експлуатації співвідношення між перлітом і феритом змінилось і склало,
перліт 30%, ферит 70%, тоді як на момент установки було перліту і фериту
35% і 65% відповідно, на границях зерен відмічаються прошарки цементиту.
Розмір зерна відповідає 7-8 балу,
Дослідження мікроструктури анодного заземлення після двадцяти з
половиною років експлуатації показали, що внутрішня і зовнішня поверхня
зразків металу вкрита шаром продуктів корозії, зразки металу забруднені
неметалевими включеннями, переважно оксидами FeO, MnO які різко
окреслені і мають довільну форму та скловидними SiO , що мають витягнуту
2
форму, розміри неметалевих включень склали, оксиди точкові – 1 бал і
сульфіди – 1 бал згідно з ГОСТ 1778-70.
