85

2
Мікротвердість склала 221 кг/мм . Характер зламів зразків на ударну
в’язкість після 20,5 років експлуатації сухий волокнистий з центральною

ділянкою кристалічної будови (рис. 4.9).

а б

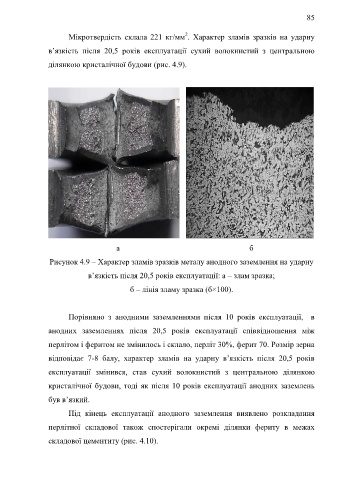

Рисунок 4.9 – Характер зламів зразків металу анодного заземлення на ударну

в’язкість після 20,5 років експлуатації: а – злам зразка;

б – лінія зламу зразка (б×100).

Порівняно з анодними заземленнями після 10 років експлуатації, в

анодних заземленнях після 20,5 років експлуатації співвідношення між
перлітом і феритом не змінилось і склало, перліт 30%, ферит 70. Розмір зерна

відповідає 7-8 балу, характер зламів на ударну в’язкість після 20,5 років
експлуатації змінився, став сухий волокнистий з центральною ділянкою

кристалічної будови, тоді як після 10 років експлуатації анодних заземлень

був в’язкий.

Під кінець експлуатації анодного заземлення виявлено розкладання

перлітної складової також спостерігали окремі ділянки фериту в межах

складової цементиту (рис. 4.10).
