Page 86 - Dys_Usov 2021

86

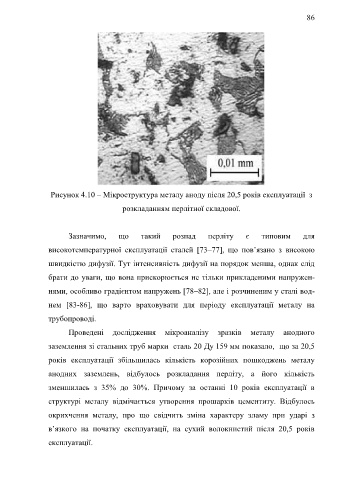

Рисунок 4.10 – Мікроструктура металу аноду після 20,5 років експлуатації з

розкладанням перлітної складової.

Зазначимо, що такий розпад перліту є типовим для

високотемпературної експлуатації сталей [73–77], що пов’язано з високою

швидкістю дифузії. Тут інтенсивність дифузії на порядок менша, однак слід

брати до уваги, що вона прискорюється не тільки прикладеними напружен-

нями, особливо градієнтом напружень [78–82], але і розчиненим у сталі вод-

нем [83-86], що варто враховувати для періоду експлуатації металу на

трубопроводі.

Проведені дослідження мікроаналізу зразків металу анодного

заземлення зі стальних труб марки сталь 20 Ду 159 мм показало, що за 20,5

років експлуатації збільшилась кількість корозійних пошкоджень металу

анодних заземлень, відбулось розкладання перліту, а його кількість

зменшилась з 35% до 30%. Причому за останні 10 років експлуатації в

структурі металу відмічається утворення прошарків цементиту. Відбулось

окрихчення металу, про що свідчить зміна характеру зламу при ударі з

в’язкого на початку експлуатації, на сухий волокнистий після 20,5 років

експлуатації.
