Page 91 - Dys_Usov 2021

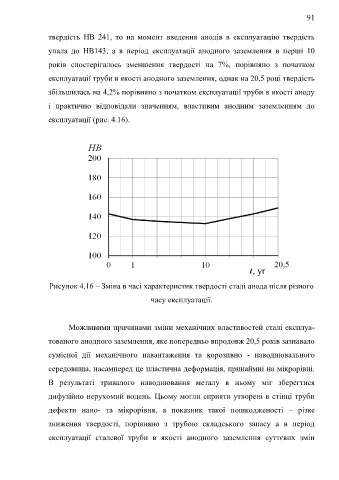

91

твердість НВ 241, то на момент введення анодів в експлуатацію твердість

упала до НВ143, а в період експлуатації анодного заземлення в перші 10

років спостерігалось зменшення твердості на 7%, порівняно з початком

експлуатації труби в якості анодного заземлення, однак на 20,5 році твердість

збільшилась на 4,2% порівняно з початком експлуатації труби в якості аноду

і практично відповідали значенням, властивим анодним заземленням до

експлуатації (рис. 4.16).

Рисунок 4.16 – Зміна в часі характеристик твердості сталі анода після різного

часу експлуатації.

Можливими причинами зміни механічних властивостей сталі експлуа-

тованого анодного заземлення, яке попередньо впродовж 20,5 років зазнавало

сумісної дії механічного навантаження та корозивно - наводнювального

середовища, насамперед це пластична деформація, принаймні на мікрорівні.

В результаті тривалого наводнювання металу в ньому міг зберегтися

дифузійно нерухомий водень. Цьому могли сприяти утворені в стінці труби

дефекти нано- та мікрорівня, а показник такої пошкодженості – різке

зниження твердості, порівняно з трубою складського запасу а в період

експлуатації сталевої труби в якості анодного заземлення суттєвих змін
