96
а б
в

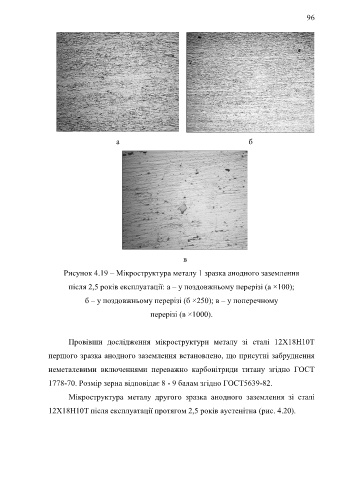

Рисунок 4.19 – Мікроструктура металу 1 зразка анодного заземлення
після 2,5 років експлуатації: а – у поздовжньому перерізі (a ×100);
б – у поздовжньому перерізі (б ×250); в – у поперечному
перерізі (в ×1000).
Провівши дослідження мікроструктури металу зі сталі 12Х18Н10Т
першого зразка анодного заземлення встановлено, що присутні забруднення
неметалевими включеннями переважно карбонітриди титану згідно ГОСТ
1778-70. Розмір зерна відповідає 8 - 9 балам згідно ГОСТ5639-82.
Мікроструктура металу другого зразка анодного заземлення зі сталі
12Х18Н10Т після експлуатації протягом 2,5 років аустенітна (рис. 4.20).
