97

а б

в г

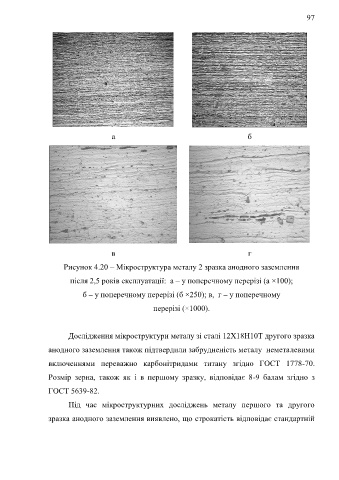

Рисунок 4.20 – Мікроструктура металу 2 зразка анодного заземлення

після 2,5 років експлуатації: а – у поперечному перерізі (a ×100);

б – у поперечному перерізі (б ×250); в, г – у поперечному

перерізі (×1000).

Дослідження мікроструктури металу зі сталі 12Х18Н10Т другого зразка

анодного заземлення також підтвердили забрудненість металу неметалевими

включеннями переважно карбонітридами титану згідно ГОСТ 1778-70.

Розмір зерна, також як і в першому зразку, відповідає 8-9 балам згідно з

ГОСТ 5639-82.

Під час мікроструктурних досліджень металу першого та другого

зразка анодного заземлення виявлено, що строкатість відповідає стандартній
