Page 99 - Dys_Usov 2021

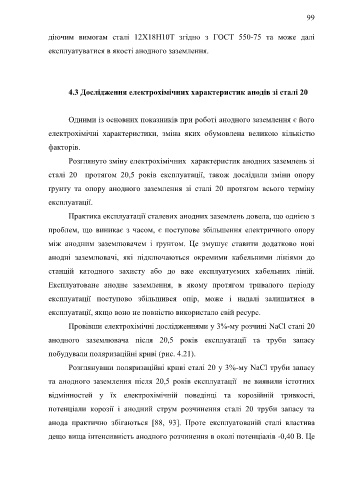

99

діючим вимогам сталі 12Х18Н10Т згідно з ГОСТ 550-75 та може далі

експлуатуватися в якості анодного заземлення.

4.3 Дослідження електрохімічних характеристик анодів зі сталі 20

Одними із основних показників при роботі анодного заземлення є його

електрохімічні характеристики, зміна яких обумовлена великою кількістю

факторів.
Розглянуто зміну електрохімічних характеристик анодних заземлень зі

сталі 20 протягом 20,5 років експлуатації, також дослідили зміни опору

ґрунту та опору анодного заземлення зі сталі 20 протягом всього терміну

експлуатації.
Практика експлуатації сталевих анодних заземлень довела, що однією з

проблем, що виникає з часом, є поступове збільшення електричного опору

між анодним заземлювачем і ґрунтом. Це змушує ставити додатково нові

анодні заземлювачі, які підключаються окремими кабельними лініями до

станцій катодного захисту або до вже експлуатуємих кабельних ліній.

Експлуатоване анодне заземлення, в якому протягом тривалого періоду
експлуатації поступово збільшився опір, може і надалі залишатися в

експлуатації, якщо воно не повністю використало свій ресурс.
Провівши електрохімічні дослідженнями у 3%-му розчині NaCl сталі 20

анодного заземлювача після 20,5 років експлуатації та труби запасу

побудували поляризаційні криві (рис. 4.21).

Розглянувши поляризаційні криві сталі 20 у 3%-му NaCl труби запасу

та анодного заземлення після 20,5 років експлуатації не виявили істотних

відмінностей у їх електрохімічній поведінці та корозійній тривкості,

потенціали корозії і анодний струм розчинення сталі 20 труби запасу та

анода практично збігаються [88, 93]. Проте експлуатованій сталі властива

дещо вища інтенсивність анодного розчинення в околі потенціалів -0,40 В. Це
