Page 98 - Dys_Usov 2021

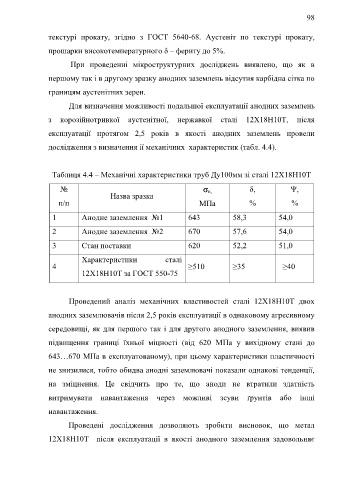

98

текстурі прокату, згідно з ГОСТ 5640-68. Аустеніт по текстурі прокату,

прошарки високотемпературного δ – фериту до 5%.

При проведенні мікроструктурних досліджень виявлено, що як в

першому так і в другому зразку анодних заземлень відсутня карбідна сітка по

границям аустенітних зерен.
Для визначення можливості подальшої експлуатації анодних заземлень

з корозійнотривкої аустенітної, нержавкої сталі 12Х18Н10Т, після

експлуатації протягом 2,5 років в якості анодних заземлень провели

дослідження з визначення ії механічних характеристик (табл. 4.4).

Таблиця 4.4 – Механічні характеристики труб Ду100мм зі сталі 12Х18Н10Т

№  в, δ, Ψ,
Назва зразка
п/п МПа % %

1 Анодне заземлення №1 643 58,3 54,0

2 Анодне заземлення №2 670 57,6 54,0

3 Стан поставки 620 52,2 51,0

Характеристики сталі
4 ≥510 ≥35 ≥40
12Х18Н10Т за ГОСТ 550-75

Проведений аналіз механічних властивостей сталі 12Х18Н10Т двох

анодних заземлювачів після 2,5 років експлуатації в однаковому агресивному

середовищі, як для першого так і для другого анодного заземлення, виявив

підвищення границі їхньої міцності (від 620 МПа у вихідному стані до

643…670 МПа в експлуатованому), при цьому характеристики пластичності

не знизилися, тобто обидва анодні заземлювачі показали однакові тенденції,

на зміцнення. Це свідчить про те, що аноди не втратили здатність

витримувати навантаження через можливі зсуви ґрунтів або інші

навантаження.
Проведені дослідження дозволяють зробити висновок, що метал

12Х18Н10Т після експлуатації в якості анодного заземлення задовольняє
