94

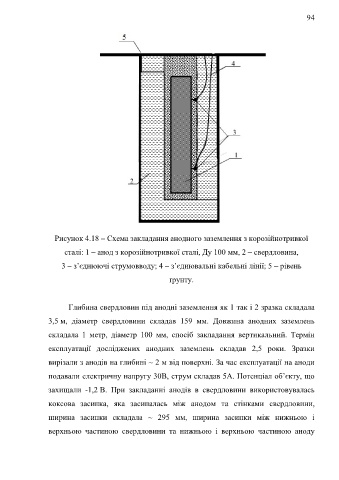

Рисунок 4.18 – Cхема закладання анодного заземлення з корозійнотривкої

сталі: 1 – анод з корозійнотривкої сталі, Ду 100 мм, 2 – свердловина,
3 – з’єднюючі струмовводу; 4 – з’єднювальні кабельні лінії; 5 – рівень

ґрунту.

Глибина свердловин під анодні заземлення як 1 так і 2 зразка складала

3,5 м, діаметр свердловини складав 159 мм. Довжина анодних заземлень

складала 1 метр, діаметр 100 мм, спосіб закладання вертикальний. Термін

експлуатації досліджених анодних заземлень складав 2,5 роки. Зразки

вирізали з анодів на глибині ~ 2 м від поверхні. За час експлуатації на аноди

подавали електричну напругу 30В, струм складав 5А. Потенціал об’єкту, що
захищали -1,2 В. При закладанні анодів в свердловини використовувалась

коксова засипка, яка засипалась між анодом та стінками свердловини,
ширина засипки складала ~ 295 мм, ширина засипки між нижньою і

верхньою частиною свердловини та нижньою і верхньою частиною аноду
