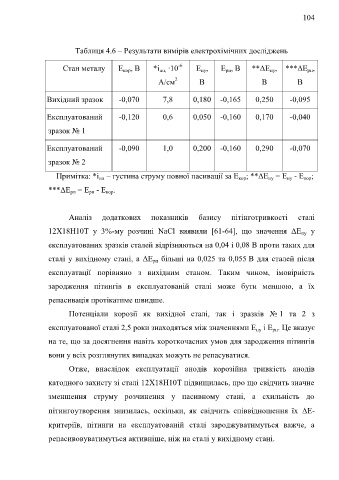

Page 104 - Dys_Usov 2021

104

Таблиця 4.6 – Результати вимірів електрохімічних досліджень

Стан металу Е , В *і ∙10 -6 Е , Е , В **ΔЕ , ***ΔЕ ,
пу
рп
кор
пп,
рп
пу
2
А/см В В В
Вихідний зразок -0,070 7,8 0,180 -0,165 0,250 -0,095
Експлуатований -0,120 0,6 0,050 -0,160 0,170 -0,040

зразок № 1

Експлуатований -0,090 1,0 0,200 -0,160 0,290 -0,070

зразок № 2

Примітка: *і – густина струму повної пасивації за Е ; **ΔЕ = Е - Е ;
кор
пу
кор
пу
пп
***ΔЕ = Е - Е .
рп
кор
рп

Аналіз додаткових показників базису пітінготривкості сталі
12Х18Н10Т у 3%-му розчині NaCl виявили [61-64], що значення ΔЕ у
пу
експлуатованих зразків сталей відрізняються на 0,04 і 0,08 В проти таких для

сталі у вихідному стані, а ΔЕ більші на 0,025 та 0,055 В для сталей після
рп
експлуатації порівняно з вихідним станом. Таким чином, імовірність

зародження пітингів в експлуатованій сталі може бути меншою, а їх

репасивація протікатиме швидше.

Потенціали корозії як вихідної сталі, так і зразків № 1 та 2 з

експлуатованої сталі 2,5 роки знаходяться між значеннями Е і Е . Це вказує
пу
рп
на те, що за досягнення навіть короткочасних умов для зародження пітингів

вони у всіх розглянутих випадках можуть не репасуватися.

Отже, внаслідок експлуатації анодів корозійна тривкість анодів

катодного захисту зі сталі 12Х18Н10Т підвищилась, про що свідчить значне

зменшення струму розчинення у пасивному стані, а схильність до

пітингоутворення знизилась, оскільки, як свідчить співвідношення їх Е-

критеріїв, пітинги на експлуатованій сталі зароджуватимуться важче, а

репасивовуватимуться активніше, ніж на сталі у вихідному стані.
