Зовнішня і внутрішня поверхня зразків металу анодного заземлення
після 20,5 років експлуатації піддані загальній і виразковій корозії. Глибина
виразок зростає з часом експлуатації і через 20,5 років на зовнішній поверхні
труби складає до 1 мм, а на внутрішній поверхні труби до 0,7 мм (рис. 4.7,
рис. 4.8).

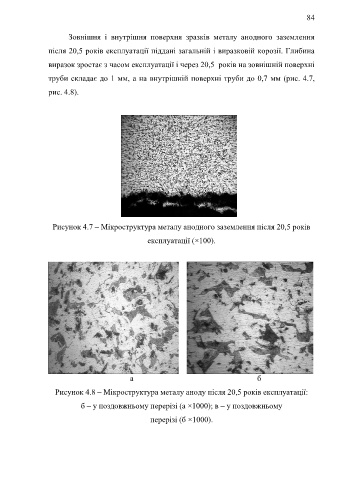

Рисунок 4.7 – Мікроструктура металу анодного заземлення після 20,5 років
експлуатації (×100).
а б
Рисунок 4.8 – Мікроструктура металу аноду після 20,5 років експлуатації:
б – у поздовжньому перерізі (a ×1000); в – у поздовжньому
перерізі (б ×1000).
