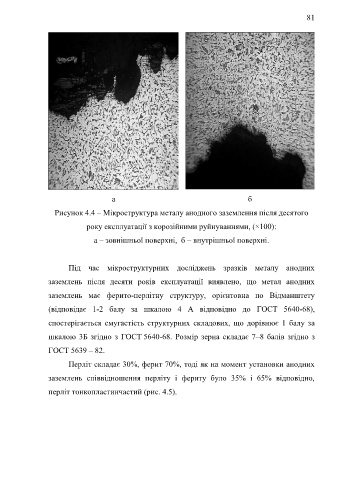

Рисунок 4.4 – Мікроструктура металу анодного заземлення після десятого

року експлуатації з корозійними руйнуваннями, (×100):

а – зовнішньої поверхні, б – внутрішньої поверхні.

Під час мікроструктурних досліджень зразків металу анодних

заземлень після десяти років експлуатації виявлено, що метал анодних

заземлень має ферито-перлітну структуру, орієнтовна по Відманштету

(відповідає 1-2 балу за шкалою 4 А відповідно до ГОСТ 5640-68),

спостерігається смугастість структурних складових, що дорівнює 1 балу за

шкалою 3Б згідно з ГОСТ 5640-68. Розмір зерна складає 7–8 балів згідно з

ГОСТ 5639 – 82.

Перліт складає 30%, ферит 70%, тоді як на момент установки анодних

заземлень співвідношення перліту і фериту було 35% і 65% відповідно,

перліт тонкопластинчастий (рис. 4.5).
