Page 80 - Dys_Usov 2021

80

а б

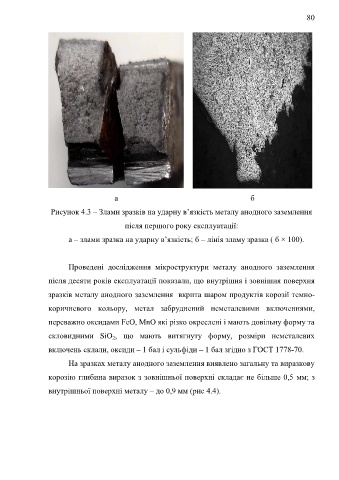

Рисунок 4.3 – Злами зразків на ударну в’язкість металу анодного заземлення

після першого року експлуатації:

а – злами зразка на ударну в’язкість; б – лінія зламу зразка ( б × 100).

Проведені дослідження мікроструктури металу анодного заземлення
після десяти років експлуатації показали, що внутрішня і зовнішня поверхня

зразків металу анодного заземлення вкрита шаром продуктів корозії темно-

коричневого кольору, метал забруднений неметалевими включеннями,

переважно оксидами FeO, MnO які різко окреслені і мають довільну форму та

скловидними SiO , що мають витягнуту форму, розміри неметалевих
2
включень склали, оксиди – 1 бал і сульфіди – 1 бал згідно з ГОСТ 1778-70.

На зразках металу анодного заземлення виявлено загальну та виразкову

корозію глибина виразок з зовнішньої поверхні складає не більше 0,5 мм; з

внутрішньої поверхні металу – до 0,9 мм (рис 4.4).
