64

а б

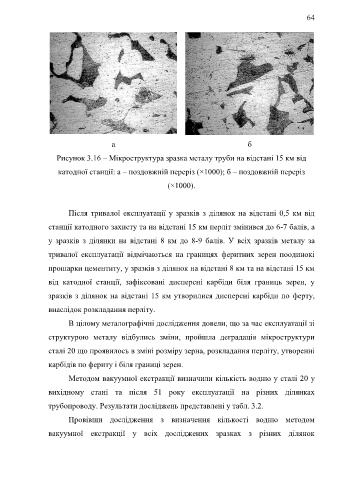

Рисунок 3.16 – Мікроструктура зразка металу труби на відстані 15 км від

катодної станції: а – поздовжній переріз (×1000); б – поздовжній переріз

(×1000).

Після тривалої експлуатації у зразків з ділянок на відстані 0,5 км від

станції катодного захисту та на відстані 15 км перліт змінився до 6-7 балів, а

у зразків з ділянки на відстані 8 км до 8-9 балів. У всіх зразків металу за

тривалої експлуатації відмічаються на границях феритних зерен поодинокі

прошарки цементиту, у зразків з ділянок на відстані 8 км та на відстані 15 км

від катодної станції, зафіксовані дисперсні карбіди біля границь зерен, у

зразків з ділянок на відстані 15 км утворилися дисперсні карбіди по ферту,

внаслідок розкладання перліту.

В цілому металографічні дослідження довели, що за час експлуатації зі

структурою металу відбулись зміни, пройшла деградація мікроструктури

сталі 20 що проявилось в зміні розміру зерна, розкладання перліту, утворенні

карбідів по фериту і біля границі зерен.

Методом вакуумної екстракції визначили кількість водню у сталі 20 у

вихідному стані та після 51 року експлуатації на різних ділянках

трубопроводу. Результати досліджень представлені у табл. 3.2.

Провівши дослідження з визначення кількості водню методом

вакуумної екстракції у всіх досліджених зразках з різних ділянок
