а б

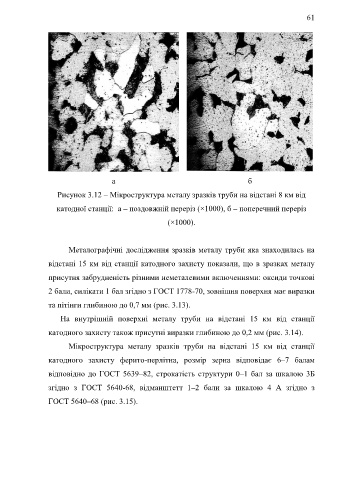

Рисунок 3.12 – Мікроструктура металу зразків труби на відстані 8 км від
катодної станції: а – поздовжній переріз (×1000), б – поперечний переріз
(×1000).
Металографічні дослідження зразків металу труби яка знаходилась на
відстані 15 км від станції катодного захисту показали, що в зразках металу
присутня забрудненість різними неметалевими включеннями: оксиди точкові
2 бали, силікати 1 бал згідно з ГОСТ 1778-70, зовнішня поверхня має виразки
та пітінги глибиною до 0,7 мм (рис. 3.13).
На внутрішній поверхні металу труби на відстані 15 км від станції
катодного захисту також присутні виразки глибиною до 0,2 мм (рис. 3.14).
Мікроструктура металу зразків труби на відстані 15 км від станції
катодного захисту ферито-перлітна, розмір зерна відповідає 6–7 балам
відповідно до ГОСТ 5639–82, строкатість структури 0–1 бал за шкалою 3Б
згідно з ГОСТ 5640-68, відманштетт 1–2 бали за шкалою 4 А згідно з
ГОСТ 5640–68 (рис. 3.15).
