P. 62
62

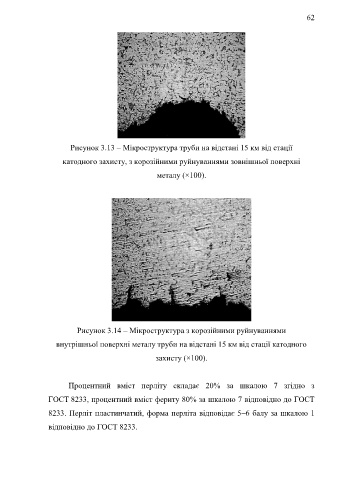

Рисунок 3.13 – Мікроструктура труби на відстані 15 км від стації
катодного захисту, з корозійними руйнуваннями зовнішньої поверхні
металу (×100).
Рисунок 3.14 – Мікроструктура з корозійними руйнуваннями
внутрішньої поверхні металу труби на відстані 15 км від стації катодного
захисту (×100).
Процентний вміст перліту складає 20% за шкалою 7 згідно з
ГОСТ 8233, процентний вміст фериту 80% за шкалою 7 відповідно до ГОСТ
8233. Перліт пластинчатий, форма перліта відповідає 5–6 балу за шкалою 1
відповідно до ГОСТ 8233.
