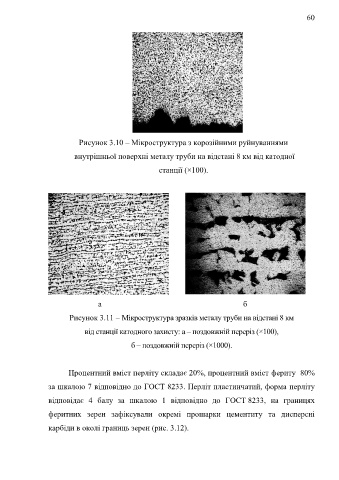

Рисунок 3.10 – Мікроструктура з корозійними руйнуваннями
внутрішньої поверхні металу труби на відстані 8 км від катодної
станції (×100).
а б
Рисунок 3.11 – Мікроструктура зразків металу труби на відстані 8 км
від станції катодного захисту: а – поздовжній переріз (×100),
б – поздовжній переріз (×1000).
Процентний вміст перліту складає 20%, процентний вміст фериту 80%
за шкалою 7 відповідно до ГОСТ 8233. Перліт пластинчатий, форма перліту
відповідає 4 балу за шкалою 1 відповідно до ГОСТ 8233, на границях
феритних зерен зафіксували окремі прошарки цементиту та дисперсні
карбіди в околі границь зерен (рис. 3.12).
