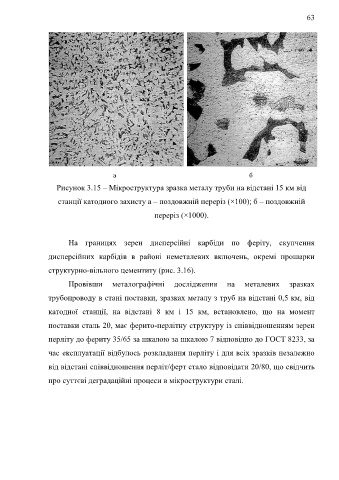

Рисунок 3.15 – Мікроструктура зразка металу труби на відстані 15 км від

станції катодного захисту а – поздовжній переріз (×100); б – поздовжній

переріз (×1000).

На границях зерен дисперсійні карбіди по феріту, скупчення

дисперсійних карбідів в районі неметалевих включень, окремі прошарки

структурно-вільного цементиту (рис. 3.16).
Провівши металографічні дослідження на металевих зразках

трубопроводу в стані поставки, зразках металу з труб на відстані 0,5 км, від

катодної станції, на відстані 8 км і 15 км, встановлено, що на момент

поставки сталь 20, має ферито-перлітну структуру із співвідношенням зерен

перліту до фериту 35/65 за шкалою за шкалою 7 відповідно до ГОСТ 8233, за

час експлуатації відбулось розкладання перліту і для всіх зразків незалежно

від відстані співвідношення перліт/ферт стало відповідати 20/80, що свідчить

про суттєві деградаційні процеси в мікроструктури сталі.
