129

а б

в г

д е

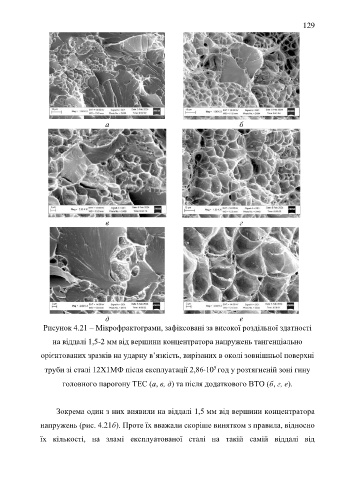

Рисунок 4.21 – Мікрофрактограми, зафіксовані за високої роздільної здатності

на віддалі 1,5-2 мм від вершини концентратора напружень тангенціально

орієнтованих зразків на ударну в’язкість, вирізаних в околі зовнішньої поверхні

5
труби зі сталі 12Х1МФ після експлуатації 2,8610 год у розтягненій зоні гину
головного парогону ТЕС (а, в, д) та після додаткового ВТО (б, г, е).

Зокрема один з них виявили на віддалі 1,5 мм від вершини концентратора

напружень (рис. 4.21б). Проте їх вважали скоріше винятком з правила, відносно

їх кількості, на зламі експлуатованої сталі на такій самій віддалі від
