132
того у поперечному стосовно напряму вальцювання труби зразку відзначили

визначальну роль ланцюжків з неметалевих включень, що витягувались вздовж

фронту тріщини (рис. 4.23в). Зауважили, що втрата їх когезії з матрицею,

властива експлуатованій сталі з РЗ гину в околі ВП труби, збереглась також після

ВТО (рис. 4.23б, г).

а б

в г

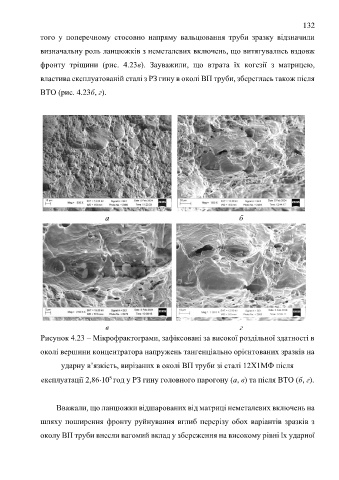

Рисунок 4.23 – Мікрофрактограми, зафіксовані за високої роздільної здатності в

околі вершини концентратора напружень тангенціально орієнтованих зразків на

ударну в’язкість, вирізаних в околі ВП труби зі сталі 12Х1МФ після

5
експлуатації 2,8610 год у РЗ гину головного парогону (а, в) та після ВТО (б, г).

Вважали, що ланцюжки відшарованих від матриці неметалевих включень на

шляху поширення фронту руйнування вглиб перерізу обох варіантів зразків з

околу ВП труби внесли вагомий вклад у збереження на високому рівні їх ударної
