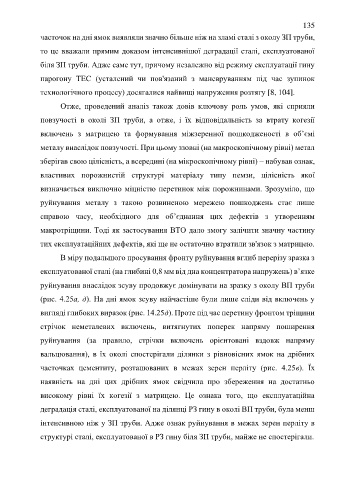

Page 135 - Дисертація на здобуття наукового ступеня доктора філософії
P. 135

135
               часточок на дні ямок виявляли значно більше ніж на зламі сталі з околу ЗП труби,

               то це вважали прямим доказом інтенсивнішої деградації сталі, експлуатованої

               біля ЗП труби. Адже саме тут, причому незалежно від режиму експлуатації гину

               парогону  ТЕС  (усталений  чи  пов'язаний  з  маневруванням  під  час  зупинок

               технологічного процесу) досягалися найвищі напруження розтягу [8, 104].

                      Отже,  проведений  аналіз  також  довів  ключову  роль  умов,  які  сприяли

               повзучості  в  околі  ЗП  труби,  а  отже,  і  їх  відповідальність  за  втрату  когезії

               включень  з  матрицею  та  формування  міжзеренної  пошкодженості  в  об’ємі

               металу внаслідок повзучості. При цьому ззовні (на макроскопічному рівні) метал

               зберігав свою цілісність, а всередині (на мікроскопічному рівні) – набував ознак,

               властивих  порожнистій  структурі  матеріалу  типу  пемзи,  цілісність  якої

               визначається виключно міцністю перетинок між порожнинами. Зрозуміло, що

               руйнування  металу  з  такою  розвиненою  мережею  пошкоджень  стає  лише

               справою  часу,  необхідного  для  об’єднання  цих  дефектів  з  утворенням

               макротріщини. Тоді як застосування ВТО дало змогу залічити значну частину

               тих експлуатаційних дефектів, які ще не остаточно втратили зв'язок з матрицею.


                      В міру подальшого просування фронту руйнування вглиб перерізу зразка з
               експлуатованої сталі (на глибині 0,8 мм від дна концентратора напружень) в’язке


               руйнування внаслідок зсуву продовжує домінувати на зразку з околу ВП труби
               (рис. 4.25а, д). На дні ямок зсуву найчастіше були лише сліди від включень у


               вигляді глибоких виразок (рис. 14.25д). Проте під час перетину фронтом тріщини
               стрічок  неметалевих  включень,  витягнутих  поперек  напряму  поширення


               руйнування  (за  правило,  стрічки  включень  орієнтовані  вздовж  напряму

               вальцювання),  в їх  околі  спостерігали  ділянки  з рівновісних  ямок  на  дрібних

               часточках  цементиту,  розташованих  в  межах  зерен  перліту  (рис.  4.25в).  Їх

               наявність  на  дні  цих  дрібних  ямок  свідчила  про  збереження  на  достатньо

               високому  рівні  їх  когезії  з  матрицею.  Це  ознака  того,  що  експлуатаційна

               деградація сталі, експлуатованої на ділянці РЗ гину в околі ВП труби, була менш

               інтенсивною ніж у ЗП труби. Адже ознак руйнування в межах зерен перліту в

               структурі сталі, експлуатованої в РЗ гину біля ЗП труби, майже не спостерігали.
   130   131   132   133   134   135   136   137   138   139   140
