Page 138 - Дисертація на здобуття наукового ступеня доктора філософії
P. 138

138

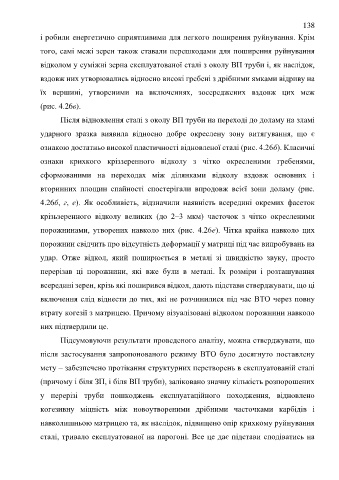

               і робили енергетично сприятливими для легкого поширення руйнування. Крім

               того, самі межі зерен також ставали перешкодами для поширення руйнування

               відколом у суміжні зерна експлуатованої сталі з околу ВП труби і, як наслідок,

               вздовж них утворювались відносно високі гребені з дрібними ямками відриву на

               їх  вершині,  утвореними  на  включеннях,  зосереджених  вздовж  цих  меж

               (рис. 4.26в).

                      Після відновлення сталі з околу ВП труби на переході до доламу на зламі

               ударного  зразка  виявила  відносно  добре  окреслену  зону  витягування,  що  є

               ознакою достатньо високої пластичності відновленої сталі (рис. 4.26б). Класичні

               ознаки  крихкого  кріззеренного  відколу  з  чітко  окресленими  гребенями,

               сформованими  на  переходах  між  ділянками  відколу  вздовж  основних  і

               вторинних  площин  спайності  спостерігали  впродовж  всієї  зони  доламу  (рис.

               4.26б,  г,  е).  Як  особливість,  відзначили  наявність  всередині  окремих  фасеток

               крізьзеренного  відколу  великих  (до  2–3  мкм)  часточок  з  чітко  окресленими

               порожнинами,  утворених  навколо  них  (рис.  4.26е).  Чітка  крайка  навколо  цих

               порожнин свідчить про відсутність деформації у матриці під час випробувань на


               удар.  Отже  відкол,  який  поширюється  в  металі  зі  швидкістю  звуку,  просто
               перерізав  ці  порожнини,  які  вже  були  в  металі.  Їх  розміри  і  розташування


               всередині зерен, крізь які поширився відкол, дають підстави стверджувати, що ці
               включення слід віднести до тих, які не розчинилися під час ВТО через повну


               втрату когезії з матрицею. Причому візуалізовані відколом порожнини навколо
               них підтвердили це.


                      Підсумовуючи результати проведеного аналізу, можна стверджувати, що

               після  застосування  запропонованого  режиму  ВТО  було  досягнуто  поставлену

               мету – забезпечено протікання структурних перетворень в експлуатованій сталі

               (причому і біля ЗП, і біля ВП труби), заліковано значну кількість розпорошених

               у  перерізі  труби  пошкоджень  експлуатаційного  походження,  відновлено

               когезивну  міцність  між  новоутвореними  дрібними  часточками  карбідів  і

               навколишньою матрицею та, як наслідок, підвищено опір крихкому руйнування

               сталі, тривало експлуатованої на парогоні. Все це дає підстави сподіватись на
   133   134   135   136   137   138   139   140   141   142   143
