Page 143 - Дисертація на здобуття наукового ступеня доктора філософії

143
Аналіз механічних властивостей відновленої і експлуатованої сталі за

показником λ виявив, що після ВТО обидві характеристик міцності (σ В та σ 0.2)

дещо підвищилися (рис. 5.1). Зокрема, після ВТО значення σ В зросло майже на

19%, а σ 0.2 – на 11% для сталі з околу ЗП труби, де найсприятливіші умови для

повзучості і, відповідно, найочевидніше проявляються ознаки деградації сталі.

Таким чином, підтвердили ефективність застосування запропонованого режиму

ВТО для відновлення характеристик міцності сталі, що важливо для підвищення

її опору повзучості. Щодо характеристик пластичності (δ та ψ) сталі, то після її

відновлення градієнт обох характеристик поперек стінки труби виявився значно

очевиднішим ніж характеристик міцності (рис. 5.1).

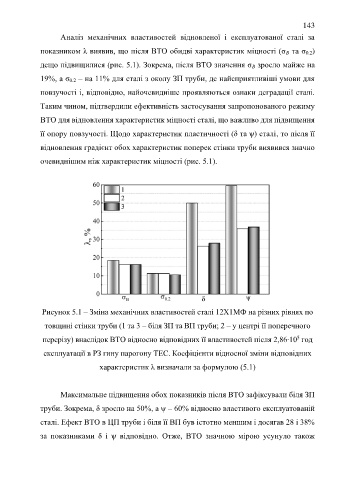

Рисунок 5.1 – Зміна механічних властивостей сталі 12Х1МФ на різних рівнях по

товщині стінки труби (1 та 3 – біля ЗП та ВП труби; 2 – у центрі її поперечного

5
перерізу) внаслідок ВТО відносно відповідних її властивостей після 2,86∙10 год
експлуатації в РЗ гину парогону ТЕС. Коефіцієнти відносної зміни відповідних

характеристик λ визначали за формулою (5.1)

Максимальне підвищення обох показників після ВТО зафіксували біля ЗП
труби. Зокрема, δ зросло на 50%, а ψ – 60% відносно властивого експлуатованій

сталі. Ефект ВТО в ЦП труби і біля її ВП був істотно меншим і досягав 28 і 38%
за показниками δ і ψ відповідно. Отже, ВТО значною мірою усунуло також
